金属板电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
功率分流电阻器 HS 0.1m, 0.2m 18, 36 40×15 5 50±25





金属板表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
功率分流电阻器 PSJ 0.2, 0.5m, 1m, 2m, 3m, 4m 5, 6, 8, 10, 12 10×5.2 1 ±50~±200
功率分流电阻器 PSL 0.2m, 0.3m, 0.5m 8, 9 6332 1 ±115~±175
250±100
功率分流电阻器 PSG 0.5m, 1m 8, 10 6.9×6.6 1 ±50
功率分流电阻器 PSF 0.5m, 1m 3, 5 3.0×3.8 1 ±50
功率分流电阻器 TLR(小型) 2m~10m 1 2012 1 ±100

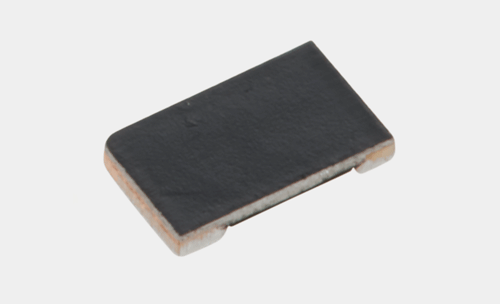

功率分流电阻器 TLR 0.5m~20m 0.5~2 3216~6332 1 ±50~±150
功率分流电阻器 TLR(高電力) 0.5m~20m 1~5 3216~6332 1 ±50, ±75
金属板跳线电阻 TLRZ 0.2mΩ max.
(0.5mΩ max.: 1E)
(额定电流)
10A~50A
1005~3216 - -
金属板(低阻值) TLRH 6m~270m 0.25~5 2012~6332 1 ±50, ±75

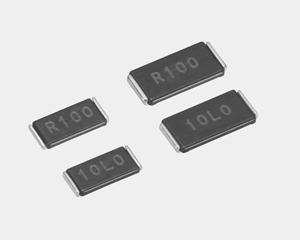

电流检测用(低阻值, 低T.C.R.) SLP 10m~100m 1, 2 5025, 6332 0.5, 1 ±50
电流检测用(低阻值) TSL 5m~100m 1 6332 0.5, 1, 5 ±100~±180
电流检测用(低阻值) SLN 5m~200m 2 11.5x7 0.5, 1, 5 ±75~±110
电流检测用(低阻值, 低温度系数) SL(高電力) 3m~200m 1~7 5025~11.5x7 0.5, 1, 5 ±50~±180
0~+200
金属板跳线电阻 SLZ 0.5mΩ max. 44A 6332 - -
陶瓷水泥电阻器 BLR 8m~50m 1, 2, 15 14x5.5~19.3x9.2 5, 10 ±100
定制毫欧电阻器 LR72 2m~8m 0.25~1 11.2x3.2~14x5.2 5 ±100~±350
电流检测用(4端子) CSR 5m~50m 1, 2 10.8x6.2~12.8x8.2 0.5, 1 ±50



金属板端子表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
电流检测用
低阻值,低TCR
SL(金属素子) 3m~360m 0.75~2 5025~11.5x7 0.5, 1, 2, 5 ±50~±180



金属釉膜表面贴装电阻器

特点 型号 图像 产品目录 电阻值范围(Ω) 额定功率(W) 尺 寸 允许偏差(±%) T.C.R.(×10-6/K)
厚膜(低阻值,长边) WK73S 10m~9.76 0.75~2 1220~3263 0.5, 1, 5 0~+300
±100~±800
厚膜(低阻值,长边) WK73S
(高電力)
10m~9.76 1.5~3 1632~3263 0.5, 1, 5 ±100~±800
厚膜(低阻值,长边) WU73 10m~100m 1, 1.5 1632 1 ±75~±100
厚膜(低阻值) SR73 24m~10 0.1~2 0603~6332 0.5, 1, 2, 5 0~+500
±100~±1000
厚膜(低阻值, 低温度系数) UR73 10m~100m 0.125~1 1005~6332 1 ±100~±500
厚膜(低阻值, 低T.C.R., 高耐热性) UR73V 10m~100m 0.5~1 2012~3216 1 0~+250
±75~±100





金属板引线型电阻器

特点 型号 图像 产品目录 电阻值(Ω) 额定功率(W) 允许偏差(±%) T.C.R.(×10-6/K)
金属板电阻器 BPR 0.01~1 2~10 5, 10 ±350





金属線引线型电阻器

特点 型号 图像 产品目录 电阻值(Ω) 额定功率(W) 允许偏差(±%) T.C.R.(×10-6/K)
小型绕线电阻器 CW 0.01~430 0.25~5 0.25, 0.5, 1, 2, 5, 10 ±50~±500
金属线 LR 3m~100m - 3, 5 ±100





共通仕様

项目 产品目录
最小起订量
推荐焊接区尺寸
片式部件的包装
轴向编带
径向编带
成形
表面封装成形
颜色编码・电阻值表示方法・E系列号
